9.7.7 Снятие, установка и регулировка двери

9.7.1. Снятие, установка и регулировка двери

ОБЩИЕ СВЕДЕНИЯ

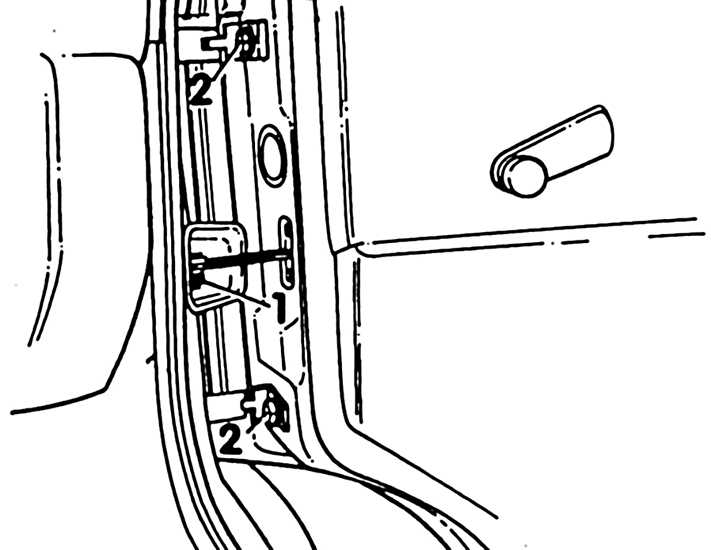

Крепление двери

1. Гайка

2. Шестигранные винты

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Вывинтить гайку (1) и вынуть палец.

2. Вывинтить шестигранные винты (2) из верхнего и нижнего шарнира и снять дверь. Если дверь будет устанавливаться снова, очертить головки винтов фломастером. Это облегчит последующую сборку.

Предупреждение

У машин с особым оснащением, например, центральным замком, электростеклоподъемником, электрорегулируемым и обогреваемым наружным зеркалом или громкоговорителями в дверях: отсоединить электропроводку и вынуть из двери, для этого снять обшивку двери.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установить дверь и привинтить к шарнирам от руки.

2. Привинтить гайку (1) ограничителя двери моментом 7 Н·м.

Регулировка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Регулировка двери требуется всегда при установке новой двери. При регулировке следует обращать внимание на одинаковый, параллельный размер паза по периметру двери относительно кузова и прилегающих частей.

2. Регулировка передних частей двери: ослабить винты шарниров (2) и подогнать дверь (см. рис. Крепление двери), перемещая ее в проемах увеличенных отверстий шарниров.

3. Подогнать дверь по контуру кузова. При этом желобки двери должны совпадать с желобками крыла.

4. Во избежание ветровых шумов, сдвинуть дверь внутрь или наружу, пока верхняя ее поверхность не совпадет с передним крылом. Дверь спереди должна быть утоплена относительно обреза крыла не более 1 мм.

5. Затянуть винты моментом 55 Н·м.

6. В задней части регулировка двери производится относительно стопорного пальца. Для этого ослабить стопорный палец настолько, чтобы его можно было сдвигать с приложением силы. Закрыть и подогнать дверь. Затем осторожно открыть дверь и затянуть стопорный палец.
