9.7.2 Внутренняя обшивка двери
9.7.2. Внутренняя обшивка двери

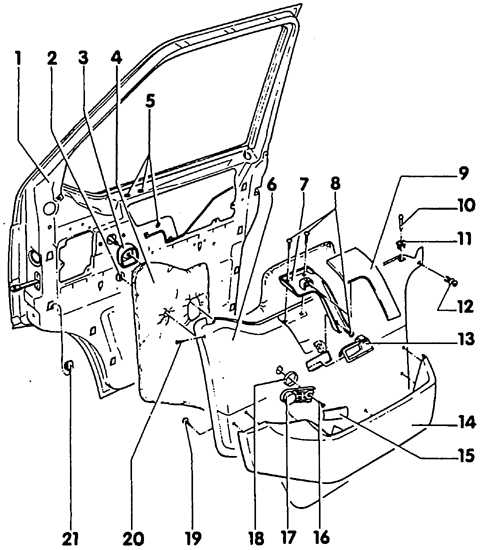

Обшивка передней двери
1. Передняя дверь
2. Стопорная шайба
3. Уплотнение
4. Шумопоглотитель
5. Глухая заклепочная гайка
6. Обшивка
7. Ручка
8. Винт
9. Крышка
10. Стопорная кнопка
11. Розетка
|
12. Клипса
13. Внутренний привод двери
14. Вещевой ящичек двери
15. Крышка
16. Крестообразный винт, 4 Н·м
17. Ручка окна
18. Подкладка
19. Крестообразный винт
20. Крестообразный винт
21. Промежуточная прокладка |
Снятие
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Опустить стекло вниз. |
| 2. Вывинтить вверху, справа и слева
крестообразный винт (20) и клипсу (12) – см. рис. Обшивка передней двери. |
 |

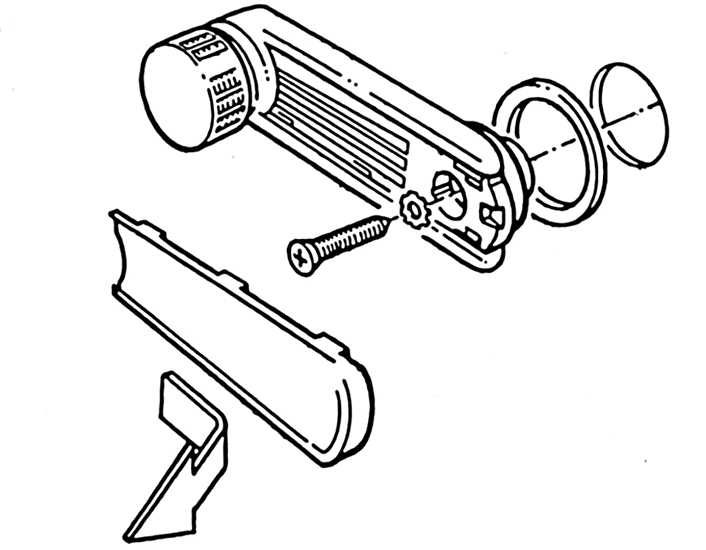

3. Сдвинуть вниз крышку ручки
окна (указана стрелкой) и снять ее. |
| 4. Вывинтить винт с зубчатой шайбой
на накладке ручки окна, снять ручку окна вместе с подкладкой. Заметить
положение для последующей сборки. |
| 5. Снять ручку (7). Для этого снять
крышку (9) и вывернуть находящийся под ней винт (8) – см. рис. Обшивка передней двери. |
 |
6. Поднять вверх обшивку (1) вместе с внутренним
уплотнением окна (2) и вынуть из опорных отверстий. При этом необходимо
приложить силу. |
|
Установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Перед установкой обшивки установить
в опорные отверстия промежуточные прокладки 3 (см. рис. выше). |
| 2. Установить обшивку в обратном
снятию порядке. |
| 3. При установке ручки окна не
забыть прокладку. |
 |

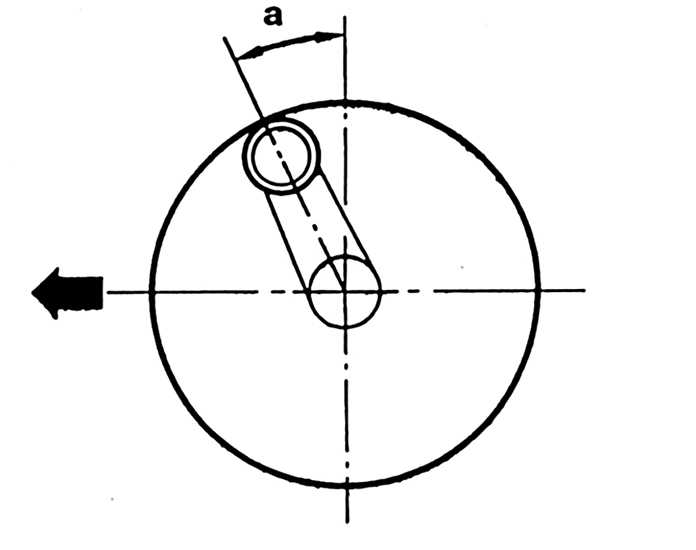

4. Установить ручку на оси так,
чтобы при закрытом окне она указывала вперед вверх примерно под 25°
(a) по направлению движения машины. |
|
|
|
