9.7.5 Ручка и замок двери

9.7.5. Ручка и замок двери

ОБЩИЕ СВЕДЕНИЯ

Предупреждение

В случае снятия замка, необходимо прежде снять наружную ручку двери.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снять обшивку двери.

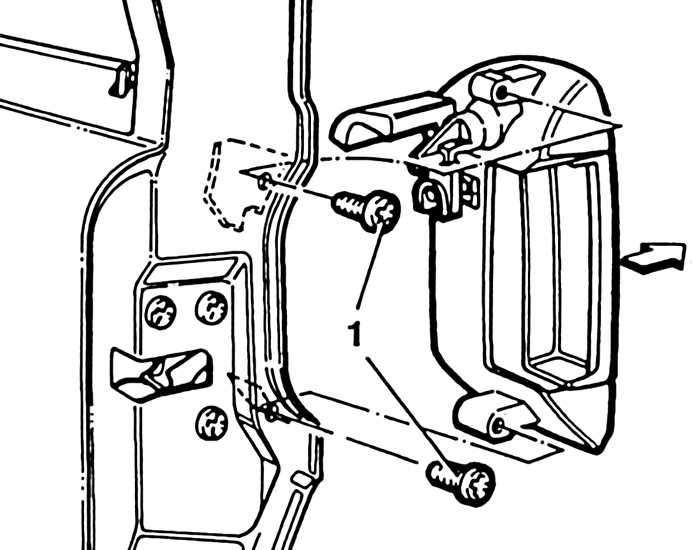

	2. Вывинтить винты (1) и вынуть ручку двери по направлению стрелки.
3. Вывинтить от руки стопорную кнопку из выреза окна.
4. Поднять стекло до конца вверх.
5. Отсоединить тягу между внутренним приводом и замком вынув ее из клипс.
	6. Вывинтить и вынуть дверной замок (1) вместе с тягой и стопорной штангой.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установка производится в обратной разборке последовательности.

2. Все винты затягивать моментом 8 Н·м.
