2.18.5 Выключатель холостого хода

2.18.5. Выключатель холостого хода

ОБЩИЕ СВЕДЕНИЯ

Патрубок дроссельной заслонки и клапан стабилизации холостого хода

Выключатель холостого хода Volkswagen Transporter

1. Болт
М6 = 10 Н·м, М8 = 20 Н·м
2. Болт регулировки оборотов холостого хода (до 5/93 г.)
3. Кольцо
При повреждении заменить.
4. Патрубок дроссельной заслонки
5. Соединительный штекер
6. Потенциометр дроссельной заслонки
7. Стопорная пластина
8. К магнитному клапану бачка с активированным углем
9. Прокладка
Заменять всегда.
10. К регулятору температуры на
воздушном фильтре
11. Уплотнительное кольцо, при повреждении заменить

12. Пробка
Обращать внимание на герметичность посадки.
13. Трубка замера СО
14. Болт, 14 Н·м
15. Обратный клапан
16. К усилителю тормозов
17. Болт, 10 Н·м (до 5/93 г.)
18. Клапан холодного запуска
19. Впускной коллектор
20. Кронштейн амортизатора дроссельной заслонки
21. Упор тросика дроссельной заслонки
22. Амортизатор дроссельной заслонки
До 5/93 г. только у машин с механической коробкой передач.
23. Клапан стабилизации холостого хода

Впускной коллектор и распределитель топлива

1. Гайка, 10 Н·м
2. Маслозаливная горловина
3. Уловитель теплого воздуха
4. Держатель
5. Болт, 25 Н·м
6. Гайка, 40 Н·м
7. Распределитель топлива
8. Прокладка
9. Соединительный штекер
10. Верхняя часть распределителя топлива
11. Клапан впрыска
12. Кольцо
13. Стопор
14. Тройник
15. Трубопровод подачи топлива
16. Регулятор давления топлива

17. Трубопровод возврата топлива
18. Уплотнительное кольцо
19. Болт, 40 Н·м
20. Упор
21. Впускной коллектор
22. Клапан регулировки давления вентиляции картера двигателя
23. Датчик температуры охлаждающей жидкости
Термодатчик дополнительного включения вентилятора с датчиком указателя температуры охлаждающей жидкости.
С – К впускному воздуховоду
Д – К клапану холодного запуска
Е – К обратному клапану усилителя тормозов

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоединить штекер от выключателя холостого хода. Измерить омметром сопротивление на контактах выключателя. Требуемое значение см. в подразделе 2.18.8.

2. Открыть и закрыть дроссельную заслонку от руки. Выключатель холостого хода должен каждый раз щелкнуть.

Регулировка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Условие регулировки: базовая регулировка дроссельной заслонки должна быть соблюдена.
2. Обычно произведенная на заводе регулировка не изменяется.
3. Вывинтить винты крепления выключателя холостого хода и проверить, прилегает ли рычаг дроссельной заслонки к ограничительному винту.

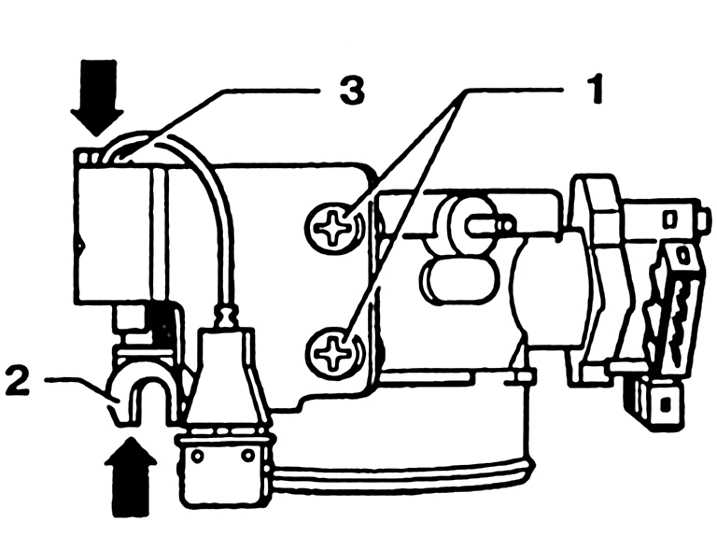

	4. Подтянуть немного винты крепления (1). Прочно сжать вместе рычаг дроссельной заслонки (2) и выключатель холостого хода (3) (стрелки) и затянуть в этом положении винты крепления.
5. Открыть дроссельную заслонку ручкой выключателя холостого хода. Должен быть слышен щелчок.
