2.14.5 Проверка датчика Холла

2.14.5. Проверка датчика Холла

Проверка наличия наряжения

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоединить штекер датчика Холла (на распределителе зажигания).

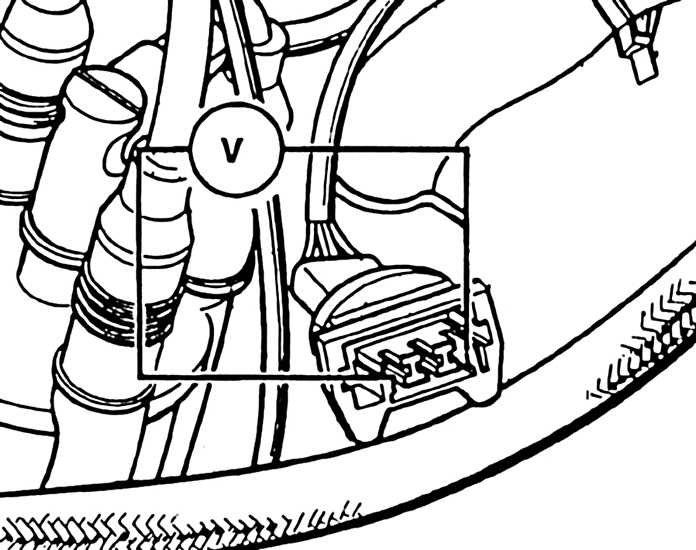

	2. Подсоединить вольтметр к наружным контактам.
3. Включить зажигание.
4. Требуемое значение: не менее 10 В. В противном случае неисправен прибор управления.
5. Выключить зажигание.

Проверка работы

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоединить штекер клапана холодного запуска и многоконтактный штекер впрыскивающих клапанов.
2. Снять резиновую насадку штекера с датчика Холла и отсоединить штекер датчика.

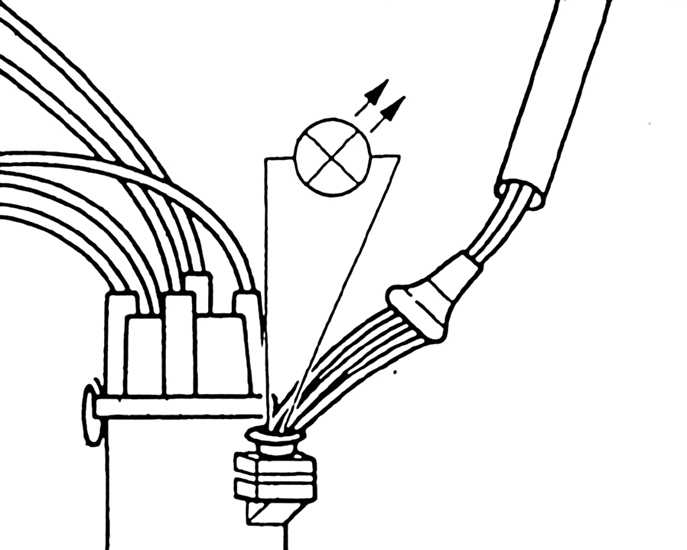

	3. Подсоединить диодный индикатор к среднему и наружному проводам штекера датчика Холла.
Предупреждение Во время этой проверки не касаться рукой подсоединенных частей трансформатора и проводов индикатора.
4. Включить стартер.
5. Светодиод должен мигать, в противном случае неисправен датчик Холла. В этом случае у 4-цилиндрового двигателя заменить распределитель зажигания, у 5-цилиндрового двигателя разобрать распределитель зажигания и заменить датчик Холла.
6. Подсоединить штекер клапана холодного запуска и многоконтактное соединение впрыскивающих клапанов.
