10.1.1 Измерение напряжения

10.1.1. Измерение напряжения

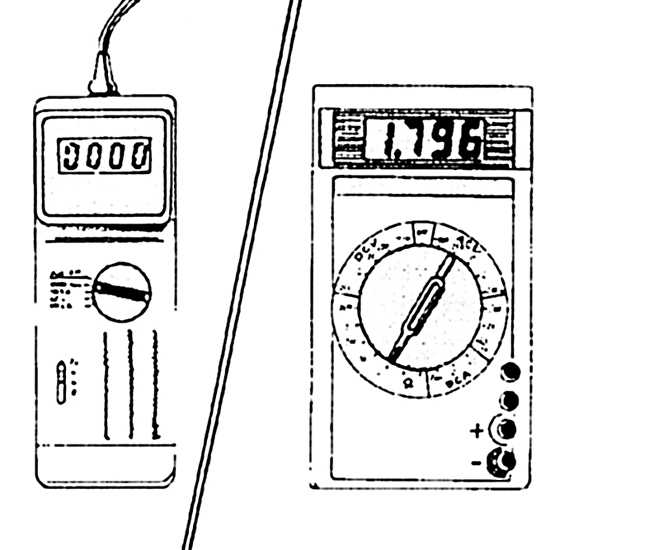

Измерительные приборы

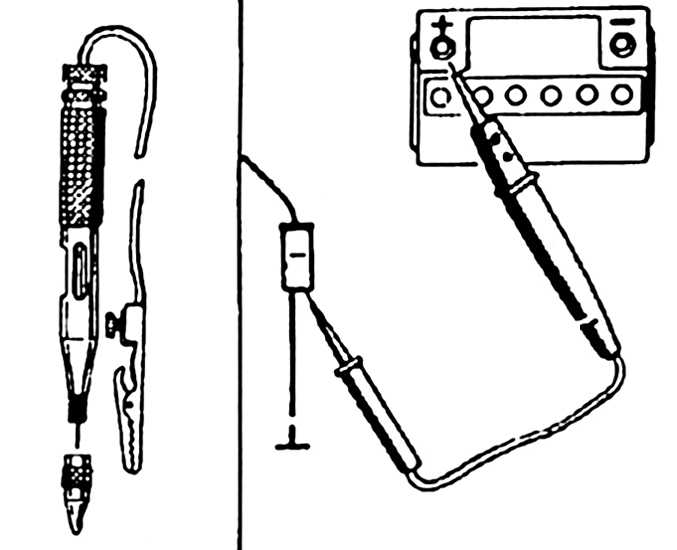

Контрольная лампа и индикатор напряжения

Измерение напряжения
Напряжение можно определить простой контрольной лампой или индикатором напряжения. В этом случае распознается исключительно наличие напряжения. Для того чтобы измерить его величину необходимо подсоединить вольтметр.

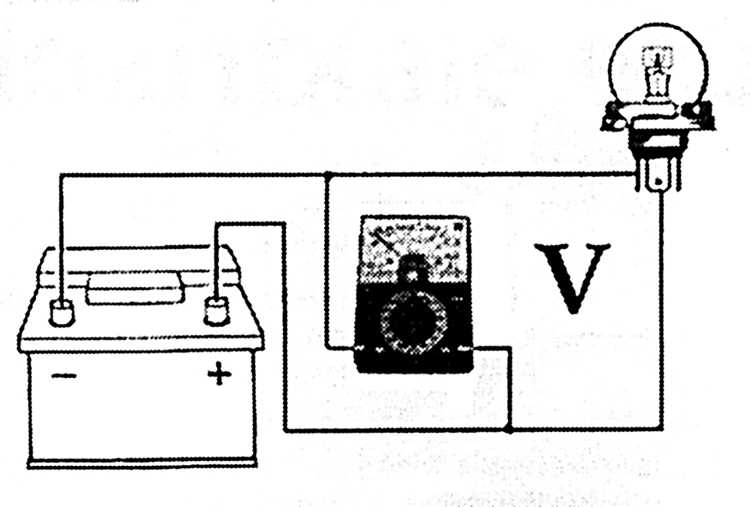

Кабели измерительного прибора необходимо подсоединять к потребителю параллельно. При этом красный кабель измерительного прибора подсоединяется к кабелю идущему к положительному полюсу аккумуляторной батареи, черный кабель к отрицательному проводу или "массе" машины, например, к двигателю.

Пример измерения: если двигатель плохо запускается, так как стартер крутит слишком медленно, то целесообразно проверить напряжение аккумуляторной батареи во время работы стартера. Для этого подсоединить красный кабель (+) вольтметра к положительному полюсу батареи, а черный кабель (-) к массе машины. Затем, с посторонней помощью, включить стартер и измерить напряжение. Если напряжение ниже 10 В (при температуре батареи +20° С), необходимо проверить аккумуляторную батарею или зарядить ее.
