2.10.3 Доводка седла клапана в головке блока цилиндров и доводка клапанов

2.10.3. Доводка седла клапана в головке блока цилиндров и доводка клапанов

Седла клапанов со следами износа и обгорания можно доводить до тех пор, пока выдерживается максимально допустимый размер доводки.

Если размер доводки будет превышен, то гидравлический компенсатор клапанных зазоров больше не будет работать. В этом случае необходимо заменить головку блока цилиндров.

Седла клапанов доводить до тех пор, пока не будет получено безукоризненное пятно контакта. Кольца седел клапанов могут быть заменены с помощью обычного заводского инструмента. Для доводки необходимы развертки. Так как обращение с этим инструментом требует определенных навыков, работы необходимо производить в заводских условиях.

Кольца седел выпускных клапанов имеют дополнительное сужение. При доводке строго обращать внимание на то, чтобы радиус сужения был сохранен.

ПОРЯДОК ВЫПОЛНЕНИЯ

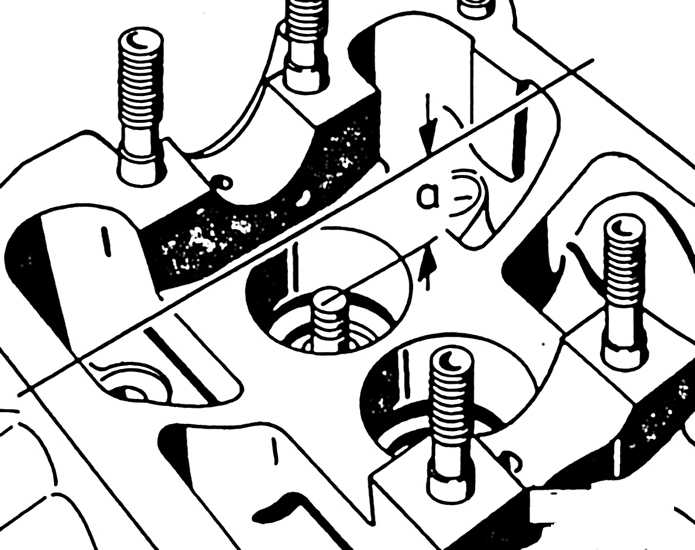

1. Вставить клапан и плотно прижать его к седлу. 2. Измерить расстояние (а) между концом стержня клапана и верхним краем головки блока цилиндров. 3. Для того, чтобы получить максимально допустимый размер доводки (b), необходимо вычесть минимальный размер (см. таблицу 1) измеренного расстояния (а).

Седло впускного клапана бензинового двигателя

Седло выпускного клапана бензинового двигателя

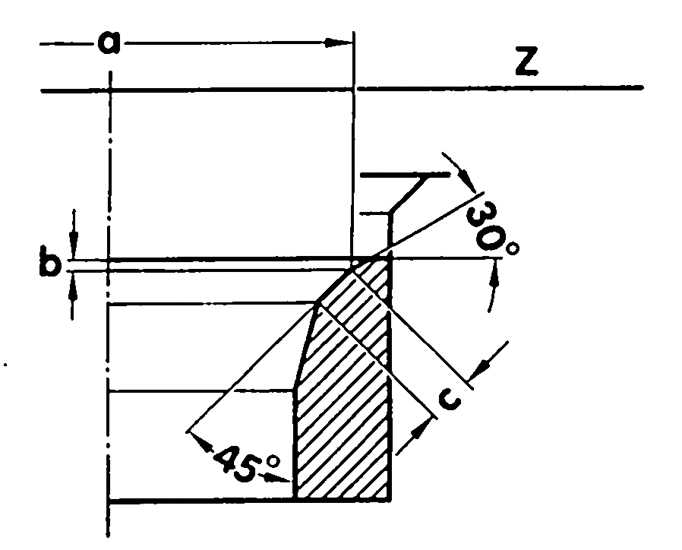

Угол обработки и диаметр седла клапана

Угол обработки и диаметр седла клапана

Дизельный двигатель	Впускной клапан, мм	Выпускной клапан, мм
а	max 37,2 *	min 33,2 *
в	34,8	30,4
с	2,7	2,05

* наружный диаметр корректировочной фрезы

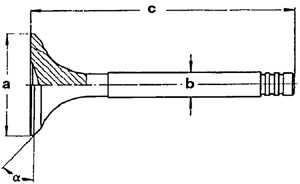

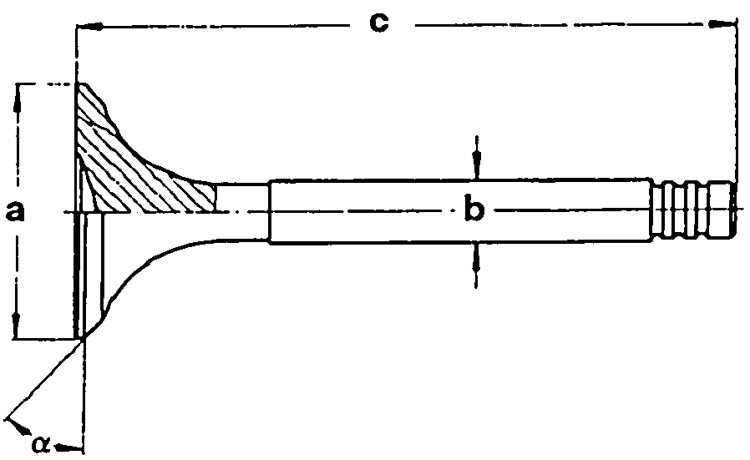

Размеры клапана

Двигатель	Впускной клапан, мм	Выпускной клапан, мм
Бензиновый двигатель	а = 40,00	а = 33,00
	b = 7,97	b = 7,95
	с = 91,00	c = 90,80
	= 45°	= 45°
Дизельный двигатель	a = 36,00	a = 31,00
	b = 7,97	b = 7,95
	с = 95,00	c = 95,00
	= 45°	= 45°

Клапан доводить нельзя, допускается только притирка.

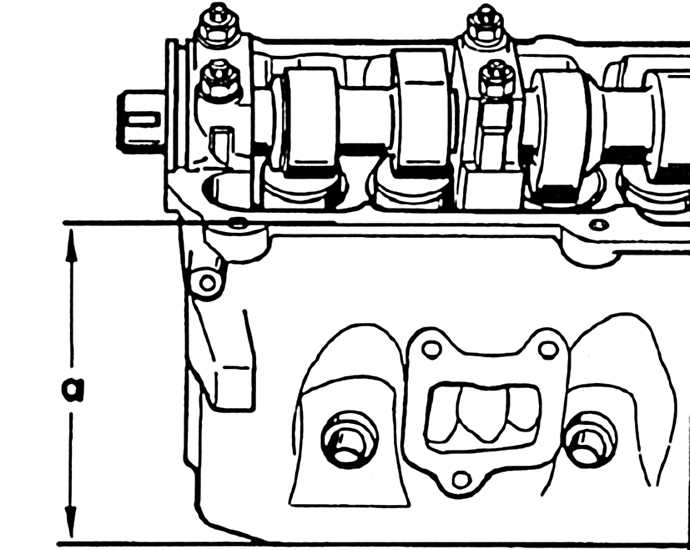

Бензиновый двигатель: а = 132,6 мм

Головку блока цилиндров дизельного двигателя доводить нельзя.
