10.13 Светодиоды

10.13. Светодиоды

ОБЩИЕ СВЕДЕНИЯ

Проверка светодиодов

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Подсоединить светодиод к источнику постоянного тока напряжением 1,8 В. Диод должен гореть. В установленном состоянии (на щитке приборов) подключены предварительные сопротивления, которые уменьшают напряжение аккумуляторной батареи (12 В) до 1,8 В.

Предупреждение

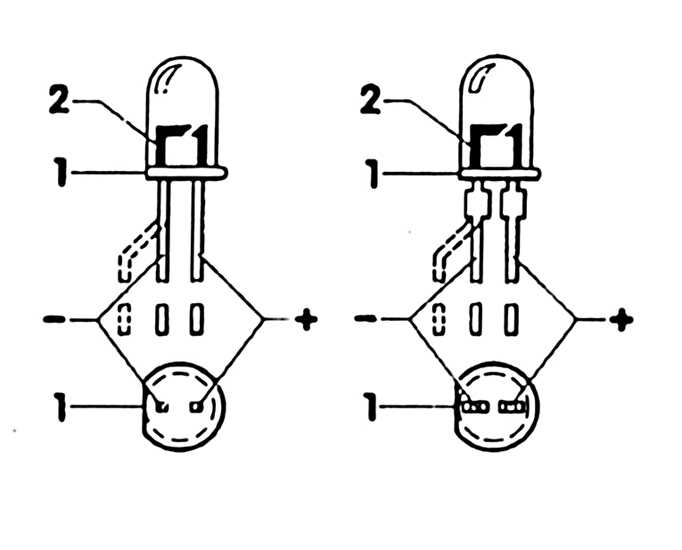

Обращать внимание на правильную полярность. Минусовой полюс светодиода помечен фазой (1) на корпусе диода и большим полюсом (2) в корпусе диода. У некоторых диодов минусовое соединение дополнительно изогнуто.

2. На заводах для этой цели пользуются цифровым мультиметром VW-1315А. Нажать одновременно на кнопки сопротивления и напряжения. Красную клемму подсоединить к прямому, плюсовому соединению диода, черную клемму к черному, изогнутому минусовому соединению. Диод должен гореть, в противном случае его необходимо заменить.
